제품안내
Product Information

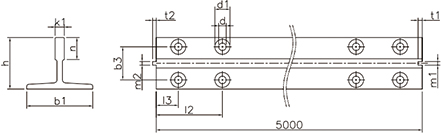

제품안내가이드레일
| 규격 | b1 | h | k1 | n | m1 | m2 | t1 | t2 | d | d1 | l2 | l3 | b3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8K | 78 | 56 | 10 | 26 | 3.0 | 2.97 | 3.50 | 3.00 | 13 | 26 | 105.0 | 25.0 | 42.0 |
| 13K | 89 | 62 | 16 | 32 | 6.4 | 6.37 | 7.14 | 6.35 | 13 | 26 | 114.3 | 38.1 | 57.2 |
| 18K | 114 | 89 | 16 | 38 | 6.4 | 6.37 | 7.14 | 6.35 | 17 | 33 | 114.3 | 38.1 | 70 |

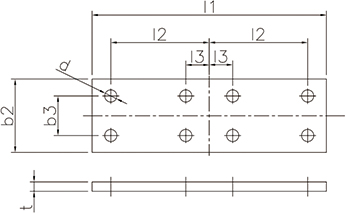

조인트
| 규격 | l1 | b2 | l2 | l3 | b3 | t | d |
|---|---|---|---|---|---|---|---|
| 8K | 250 | 78 | 105.0 | 25.0 | 42.0 | 10 | 13 |
| 13K | 305 | 89 | 114.3 | 38.1 | 57.2 | 15 | 13 |
| 18K | 305 | 114 | 114.3 | 38.1 | 70.0 | 20 | 17 |
* 고객지원 > 자료실에 레일/조인트 도면 첨부되어있습니다.
